Канальный кондиционер — это климатическая система с внутренним блоком для скрытого монтажа, которая подает и забирает воздух через сеть воздуховодов. Сам внутренний блок обычно размещают за подвесным потолком, в технической нише или другом скрытом пространстве, поэтому в помещении остаются видны только решетки или диффузоры.

Главное отличие канального кондиционера от привычной настенной сплит-системы — именно способ распределения воздуха. Настенный блок обслуживает конкретное помещение, а канальный может через воздуховоды подавать обработанный воздух в несколько точек одного помещения или в несколько помещений.

При этом канальный кондиционер не следует путать с полноценной системой вентиляции. Основная задача кондиционера — поддерживать температуру воздуха. Подача наружного воздуха возможна только у тех моделей и при тех схемах монтажа, где это предусмотрено производителем и проектом. Требуемый расход наружного воздуха рассчитывается отдельно: стандарты вентиляции устанавливают минимальные объемы наружного воздуха для обеспечения качества внутренней среды.

Компоненты системы кондиционирования канального типа:

• наружный блок с компрессором и теплообменником;
• внутренний канальный блок с теплообменником и вентилятором;
• фреоновая трасса между блоками;
• дренажная система для отвода конденсата;
• воздуховоды;
• воздухозаборные и воздухораспределительные решетки или диффузоры;
• системы управления.

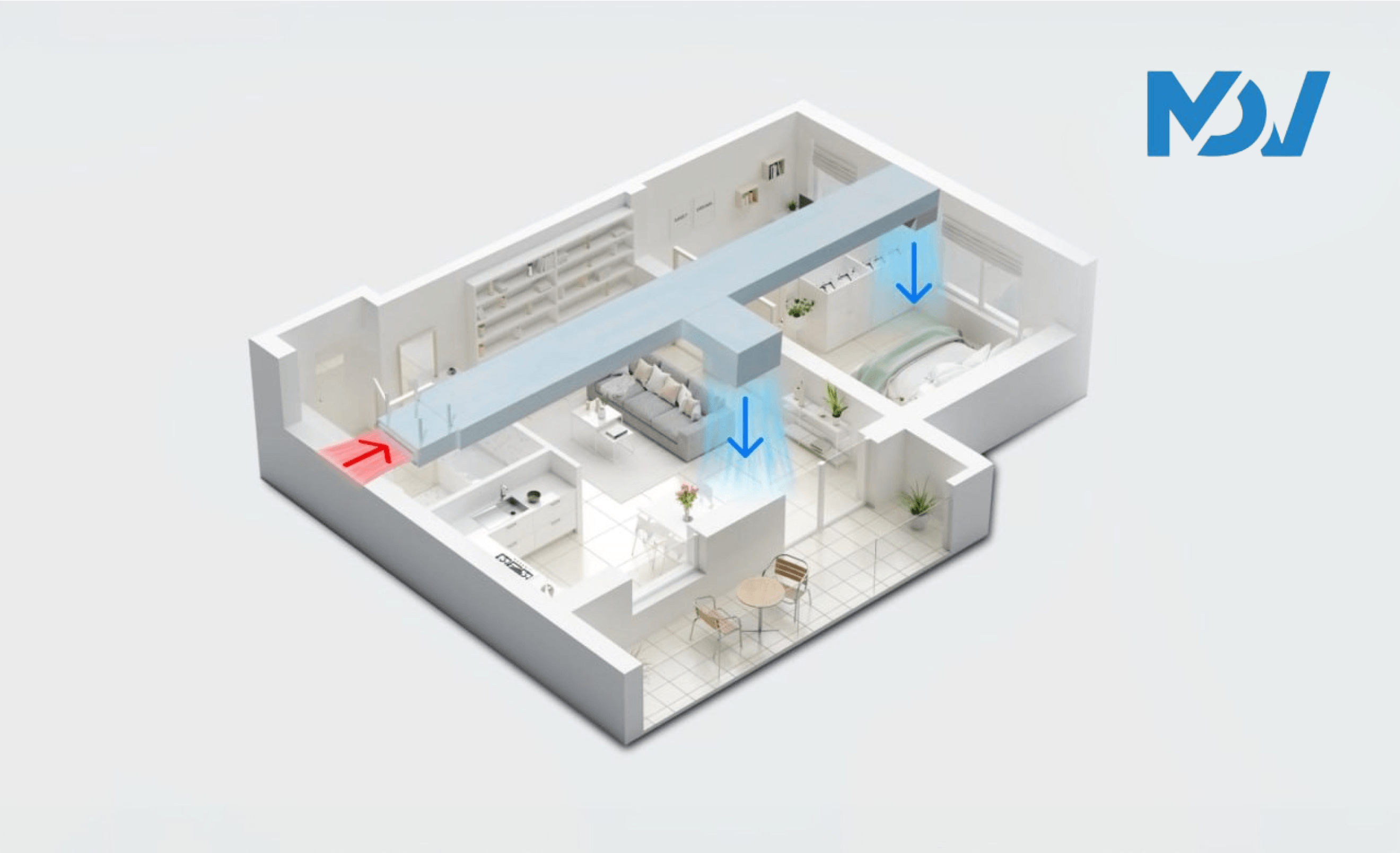

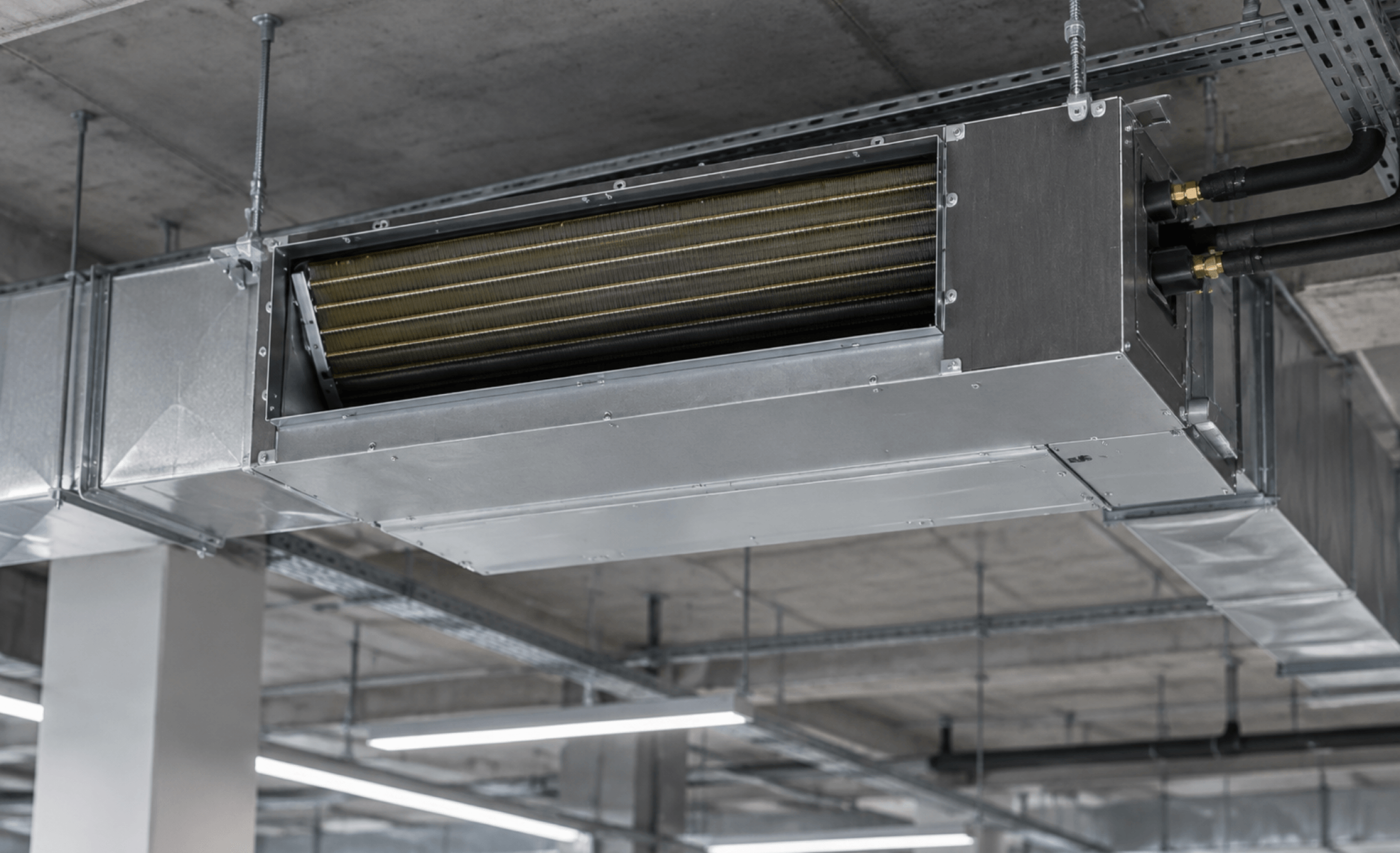

В тех проектах, где предусмотрена система воздуховодов, внутренний блок забирает воздух из помещения, пропускает его через фильтр и теплообменник, охлаждает или нагревает, а затем вентилятор направляет обработанный воздух по воздуховодам к решеткам в обслуживаемых зонах.

Поэтому канальный кондиционер — это не просто «кондиционер, спрятанный в потолке». Его работа напрямую зависит от правильно подобранной сети воздуховодов.

Один из ключевых параметров канального внутреннего блока — статическое давление, ESP, измеряемое в паскалях.

Оно показывает, какое сопротивление сети способен преодолеть вентилятор внутреннего блока, сохраняя необходимый расход воздуха. Сопротивление создают сами воздуховоды, повороты, переходы, фильтры, решетки, диффузоры и другие элементы системы.

Чем длиннее и сложнее сеть воздуховодов, тем выше показатель статического давления.

Именно поэтому канальные блоки принято разделять на низко-, средне- и высоконапорные. При этом не всегда кондиционер с большой холодопроизводительностью имеет высокое статическое давление. Например, в технических каталогах производители отдельно указывают холодопроизводительность в кВт и ESP в Па.

Подбирать канальный кондиционер только по площади помещения нельзя. Проектировщик должен рассчитать как минимум:

• теплопритоки помещения;
• требуемую холодопроизводительность;
• необходимый расход воздуха;
• сопротивление сети воздуховодов;
• доступное статическое давление внутреннего блока.

Если не учитывать сопротивление сети, расход воздуха может оказаться ниже расчетного, а температура в разных помещениях — распределяться неравномерно.

Да, может. Именно возможность разводить воздух по нескольким помещениям — одно из основных преимуществ канальных систем.

Например, один внутренний блок можно установить в коридоре или техническом помещении, а от него провести воздуховоды в спальню, гостиную и кабинет. Аналогично в офисе один блок может подавать воздух в несколько рабочих зон.

Но здесь есть важное ограничение: один канальный блок фактически представляет собой одну температурную зону. Если в каждой комнате требуется независимо задавать, например, +20, +23 и +25 °C, одной стандартной канальной сплит-системы недостаточно.

Для полноценного индивидуального регулирования используют несколько внутренних блоков, VRF-систему либо специально спроектированное зональное управление с регулирующими заслонками и соответствующей автоматикой.

Канальные системы особенно востребованы там, где необходимо совместить распределенное кондиционирование и минимальное количество видимого климатического оборудования.

Канальные кондиционеры часто выбирают для квартир с дизайнерским ремонтом, частных домов и коттеджей. В комнатах не требуется размещать настенные блоки: видны только аккуратные решетки или диффузоры.

Такое решение рационально закладывать еще на стадии проектирования или чернового ремонта, потому что необходимо предусмотреть пространство для внутреннего блока, воздуховодов, дренажа и сервисного доступа.

Канальная система подходит для open space, переговорных, кабинетов и административных помещений.

Один внутренний блок может распределять обработанный воздух между несколькими зонами, поэтому на стенах не требуется устанавливать большое количество отдельных кондиционеров.

Для ресторанов скрытый монтаж особенно востребован, когда климатическое оборудование не должно конфликтовать с интерьером.

Воздух можно подавать через несколько диффузоров и распределять по залу более равномерно, чем одной концентрированной струей от настенного блока. При этом расположение решеток и скорость воздуха должны быть рассчитаны так, чтобы поток не создавал дискомфорт посетителям.

Канальные кондиционеры используют в магазинах, шоурумах, салонах красоты и других коммерческих помещениях, где открытые внутренние блоки могут нарушать концепцию пространства.

Канальные блоки встречаются в гостиницах и апарт-отелях. В отдельных проектах внутренний блок может обслуживать номер или группу помещений, оставаясь скрытым за потолком либо в технической зоне.

Некоторые канальные кондиционеры имеют расширенный диапазон наружных температур при охлаждении и подходят для помещений с постоянными теплопритоками — например, серверных или помещений с оборудованием.

Здесь особенно важно смотреть не на тип кондиционера как таковой, а на температурный диапазон конкретной модели.

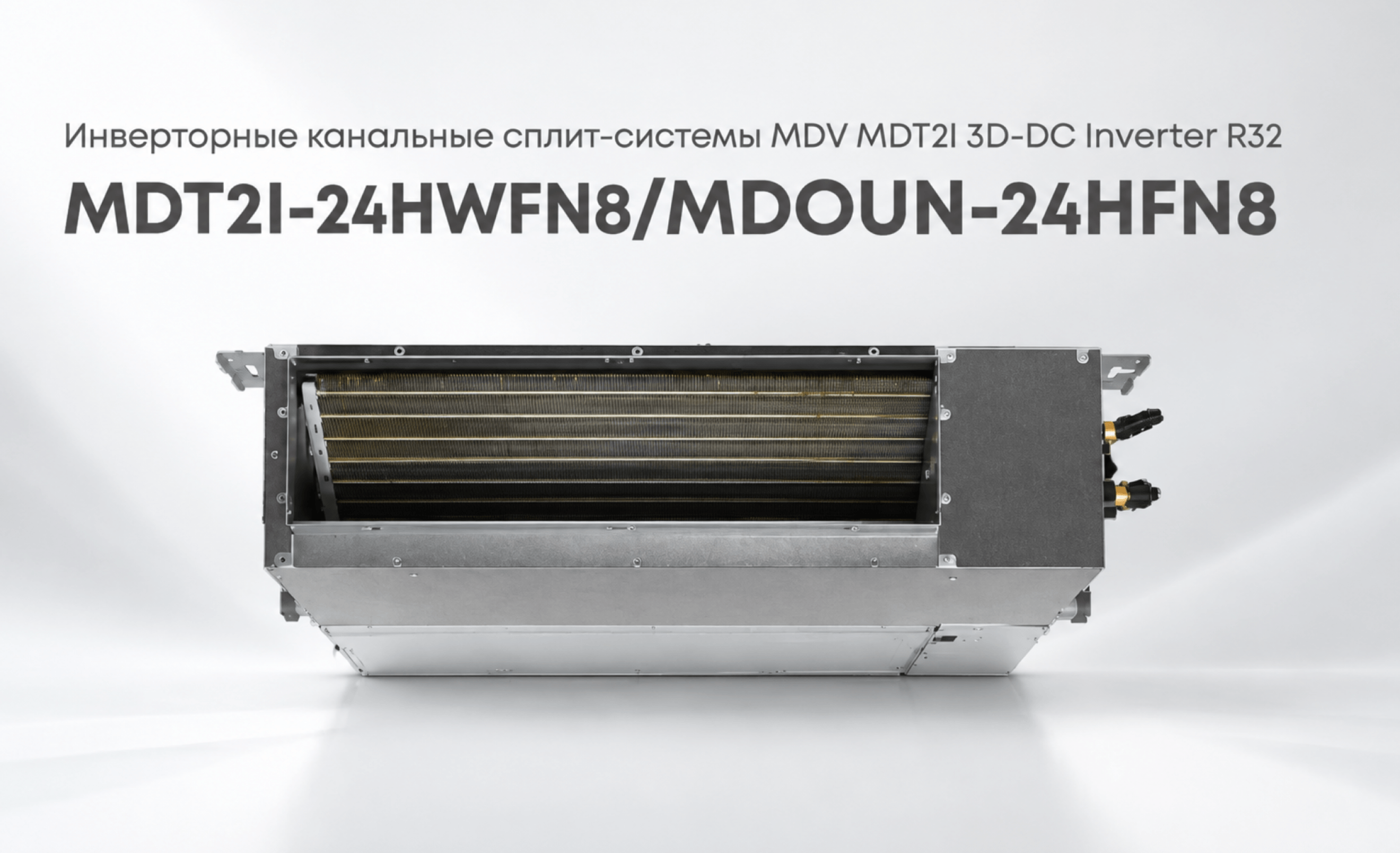

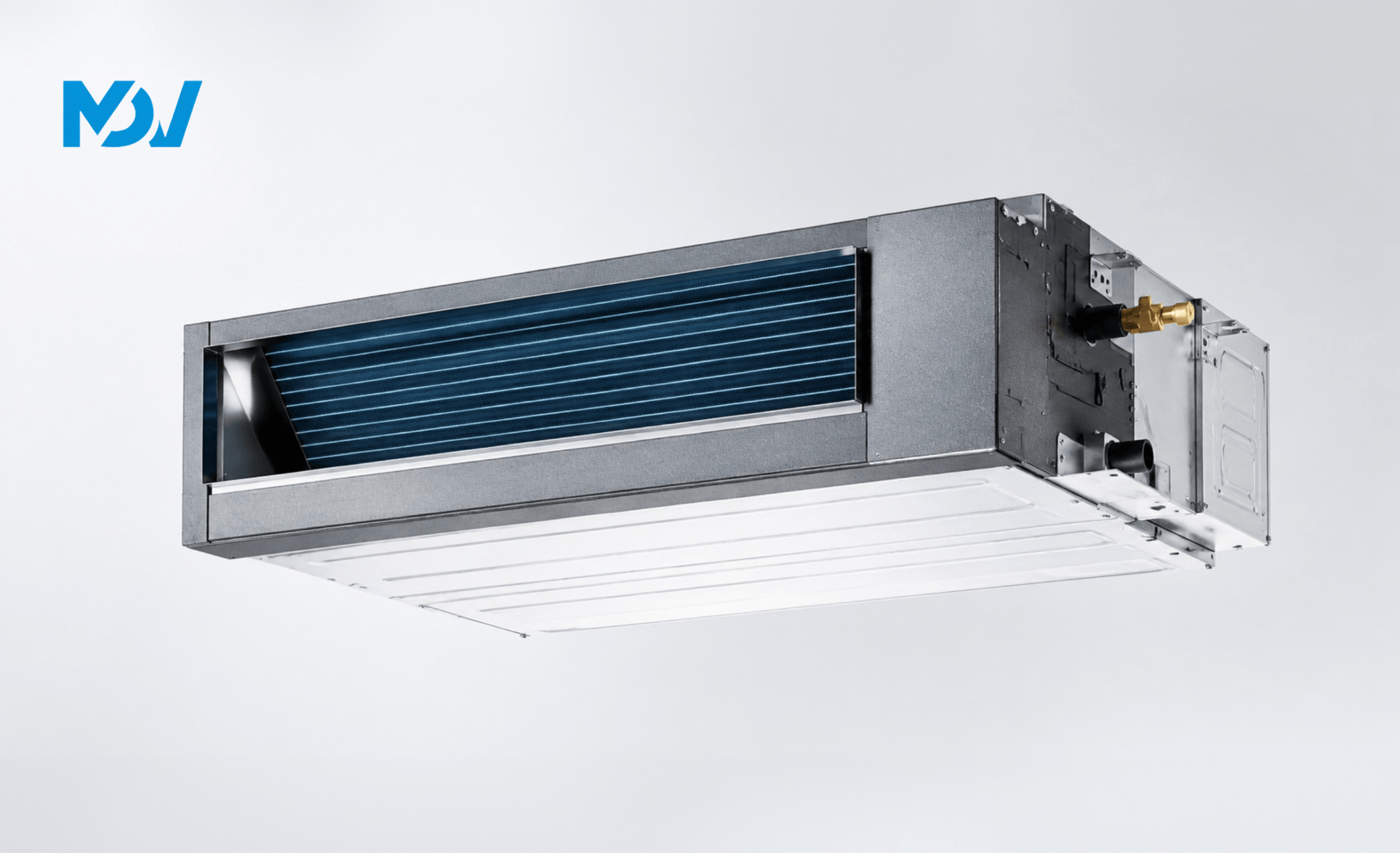

Один из вариантов для таких проектов — средне- и высоконапорные инверторные канальные сплит-системы MDV MDT2I.

В актуальной линейке представлены модели:

• MDT2I-12HWFN8 / MDOU-12HFN8 — 3,52 кВт по холоду;
• MDT2I-18HWFN8 / MDOU-18HFN8 — 5,28 кВт;
• MDT2I-24HWFN8 / MDOUN-24HFN8 — 7,03 кВт;
• MDT2I-36HWFN8 / MDOU-36HFN8 — 10,55 кВт;
• MDT2I-48HWFN8 / MDOUN-48HFN8 — 14,07 кВт;
• MDT2I-60HWFN8 / MDOUN-60HFN8 — 16,12 кВт.

Серия работает на хладагенте R32 и построена на технологии 3D DC-Inverter. В зависимости от модели максимальное статическое давление достигает 160 или 200 Па, что позволяет использовать достаточно развитые сети воздуховодов. Для серии также предусмотрена автоматическая настройка статического давления.

Еще одна особенность MDT2I — встроенная дренажная помпа с возможностью подъема конденсата до 1000 мм. Это дает проектировщику больше свободы при прокладке дренажной линии.

Для моделей от 18 до 60 kBTU предусмотрен Г-образный дренажный поддон, благодаря которому внутренний блок допускает как горизонтальный, так и вертикальный монтаж. У модели на 12 kBTU версия для вертикального монтажа доступна под заказ.

Эта модель имеет номинальную холодопроизводительность 5,28 кВт и теплопроизводительность 6,01 кВт. Минимальный заявленный уровень шума внутреннего блока — 25 дБ(А).

Диапазон доступного статического давления — до 160 Па. Поэтому модель подходит для относительно компактных канальных систем в квартирах, загородных домах, небольших офисах, кабинетах и коммерческих помещениях — при условии, что расчетные теплопритоки и аэродинамическое сопротивление сети соответствуют ее характеристикам.

Для более крупных объектов можно рассматривать MDT2I-48HWFN8 / MDOUN-48HFN8. Номинальная холодопроизводительность модели составляет 14,07 кВт, теплопроизводительность — 16,12 кВт, а доступное статическое давление достигает 200 Па.

Такой диапазон характеристик делает модель применимой для развитой воздуховодной сети в офисах, ресторанах, магазинах и других коммерческих пространствах.

В стандартном исполнении серия работает на охлаждение при наружной температуре от −15 до +50 °C. При оснащении низкотемпературным комплектом рабочая граница в режиме охлаждения может быть расширена до −27 °C. На обогрев заявлен диапазон до −20 °C наружной температуры.

У бренда THAICON канальные полупромышленные сплит-системы представлены в линейке THAICON Synergy. Все актуальные модели используют технологию Full DC Inverter и хладагент R32.

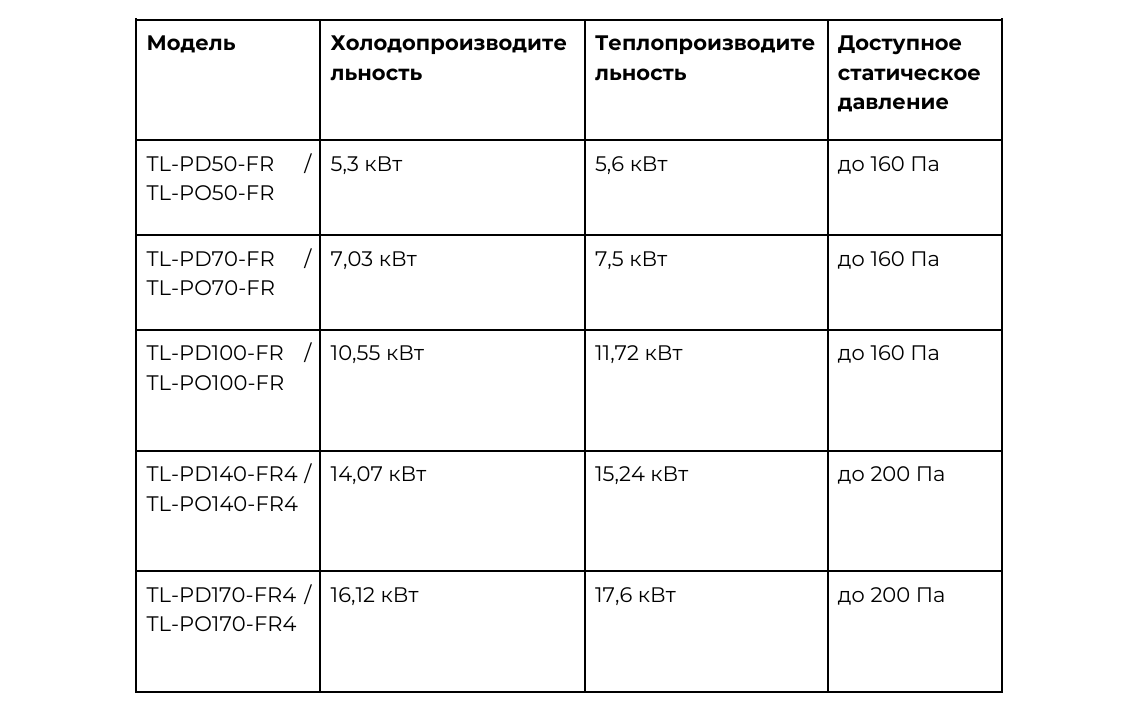

В линейку входят:

Данные производителя также указывают встроенную дренажную помпу с высотой подъема до 1200 мм во всей линейке. Рабочий диапазон в режиме охлаждения составляет от −30 до +50 °C, в режиме нагрева — от −15 до +24 °C.

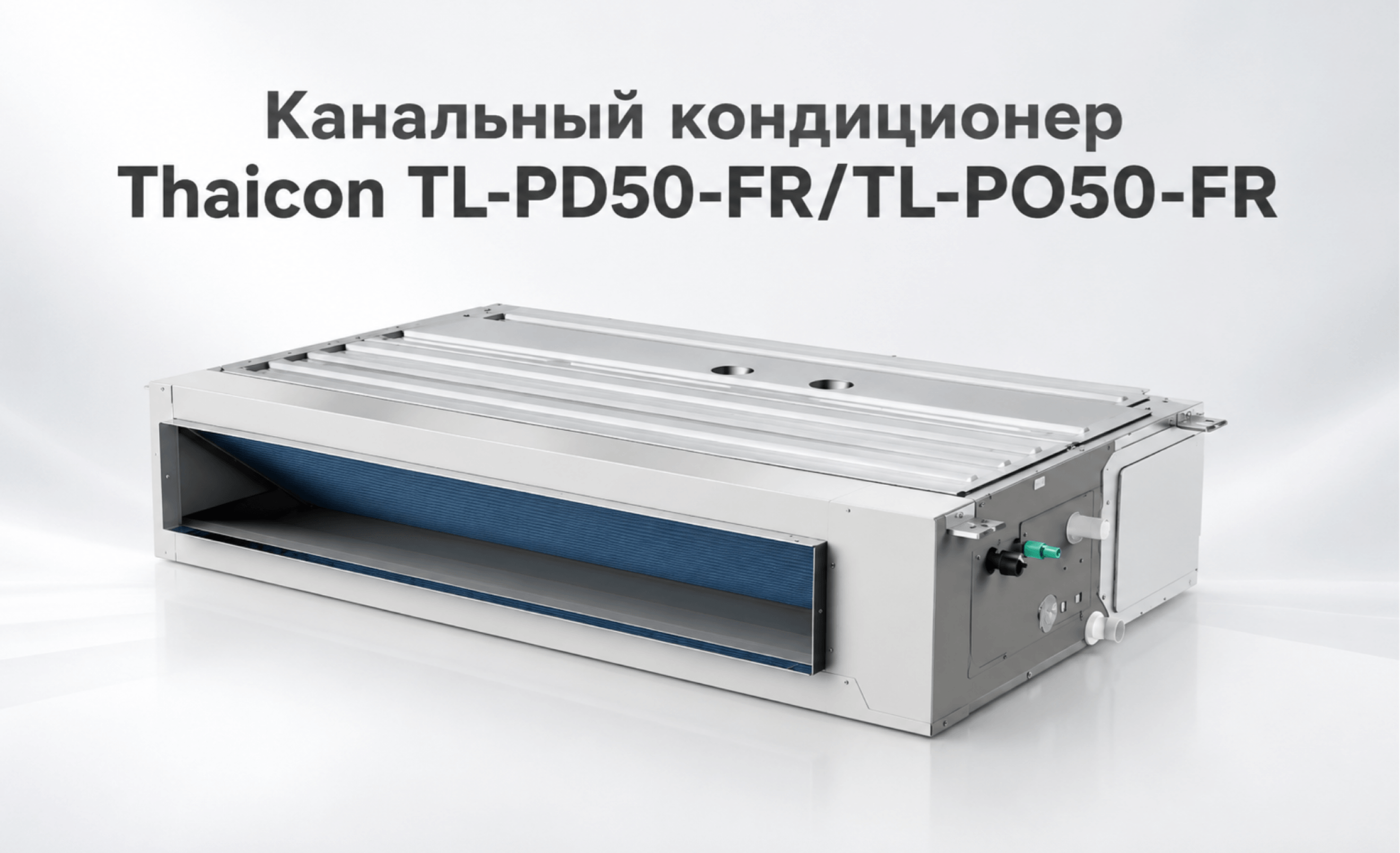

Модель TL-PD50-FR / TL-PO50-FR имеет холодопроизводительность 5,3 кВт, теплопроизводительность 5,6 кВт и расход воздуха внутреннего блока до 900 м³/ч. Максимальное доступное статическое давление — 160 Па.

Минимальный заявленный уровень шума внутреннего блока составляет 32 дБ(А). Модель рассчитана на однофазное питание 220–240 В.

По характеристикам это вариант для относительно небольших жилых и коммерческих объектов с канальной разводкой средней сложности.

Более производительная система TL-PD140-FR4 / TL-PO140-FR4 развивает 14,07 кВт холода и 15,24 кВт тепла.

Расход воздуха внутреннего блока достигает 2100 м³/ч, а доступное статическое давление — 200 Па. Модель использует трехфазное питание 380–415 В, поэтому ориентирована в первую очередь на более крупные коммерческие объекты: офисные пространства, рестораны, магазины, залы и другие помещения с высокой расчетной нагрузкой.

Основные преимущества канальной системы:

Скрытый монтаж.
Внутренний блок и воздуховоды можно убрать из видимой части интерьера.

Распределение воздуха по нескольким точкам.
Один блок способен обслуживать несколько зон при правильно рассчитанной сети.

Гибкость воздухораспределения.
Решетки и диффузоры можно располагать там, где это необходимо с точки зрения комфорта и дизайна.

Высокая производительность.
В канальном исполнении доступны модели существенно большей мощности, чем большинство бытовых настенных кондиционеров.

Возможность подмеса наружного воздуха у отдельных моделей.
Но допустимый объем обязательно нужно проверять по документации производителя.

Эти особенности делают канальные системы востребованными как в коммерческом, так и в жилом секторе.

Главный недостаток — более сложное проектирование и монтаж по сравнению с настенными сплит-системами.

Для системы необходимо заранее предусмотреть место:

• под внутренний блок;
• под приточные и возвратные воздуховоды;
• под дренаж;
• под фреоновые трубопроводы;
• под решетки и диффузоры;
• под ревизионные люки.

Доступ к внутреннему блоку особенно важен. Фильтр, дренажная система, вентилятор, теплообменник и электрическая часть должны оставаться доступными для обслуживания. Поэтому необходимо предусматривать технический люк при скрытом, в том числе вертикальном, монтаже.

Второе ограничение — стоимость проекта. Помимо самого кондиционера потребуются воздуховоды, фасонные элементы, изоляция, решетки, монтажные материалы, автоматика и профессиональный монтаж.

Третье — необходимость точного аэродинамического расчета. Ошибки в сечении воздуховодов могут привести к повышенному шуму, недостаточному расходу воздуха и неравномерной температуре.
